رایج ترین خطاهای ECU
واحد کنترل الکترونیکی یا همان ECU (Electronic Control Unit) که اغلب به عنوان “مغز خودرو” شناخته می‌شود، نقشی حیاتی در عملکرد صحیح و بهینه وسایل نقلیه مدرن ایفا می‌کند. این قطعه الکتریکی، مسئول کنترل تمامی سیستم‌های حیاتی خودرو است، از جمله بهینه‌سازی عملکرد موتور، کاهش آلایندگی و افزایش راندمان سوخت.
ایسیو با دریافت داده‌های لحظه‌ای از سنسورهای مختلف در بخش خودرو، تصمیمات حیاتی را برای هماهنگی و کنترل دقیق اجزا می‌گیرد. از این رو، هرگونه مشکلات ECU می‌تواند به اختلالات جدی در کارکرد موتور منجر شود. در این مقاله به بررسی جامع رایج ترین خطاهای ECU، علائم آن‌ها و راهکارهای موثر برای عیب یابی و تعمیر ECU خواهیم پرداخت.
پیشنهاد می‌کنیم مقاله: علائم خرابی سنسور دریچه گاز را مطالعه کنید.
نقش حیاتی ECU در عملکرد خودرو
بدون ایسیو، خودرو تنها یک بدنه فلزی است. این واحد کنترل الکترونیکی از طریق مدیریت هوشمند، عملکردهای کلیدی را انجام می‌دهد:
کاهش آلایندگی: با کنترل دقیق نسبت سوخت به هوا (اغلب ۱۴.۷:۱ یا نسبت استوکیومتری)، ECU به کاهش انتشار گازهای مضر مانند NOx و CO تا ۵۰٪ کمک می‌کند.
افزایش راندمان: کامپیوتر خودرو با مدیریت هوشمند توان موتور، باعث صرفه‌جویی در مصرف سوخت می‌شود و می‌تواند مصرف سوخت را تا ۲۰٪ در مقایسه با سیستم‌های مکانیکی کاهش دهد.
تشخیص خطا: ECU قادر به ثبت کدهای خطای استاندارد OBDII است (مانند P0171 برای کمبود سوخت)، که این ویژگی به تکنسین‌ها امکان عیب‌یابی سریع را می‌دهد.

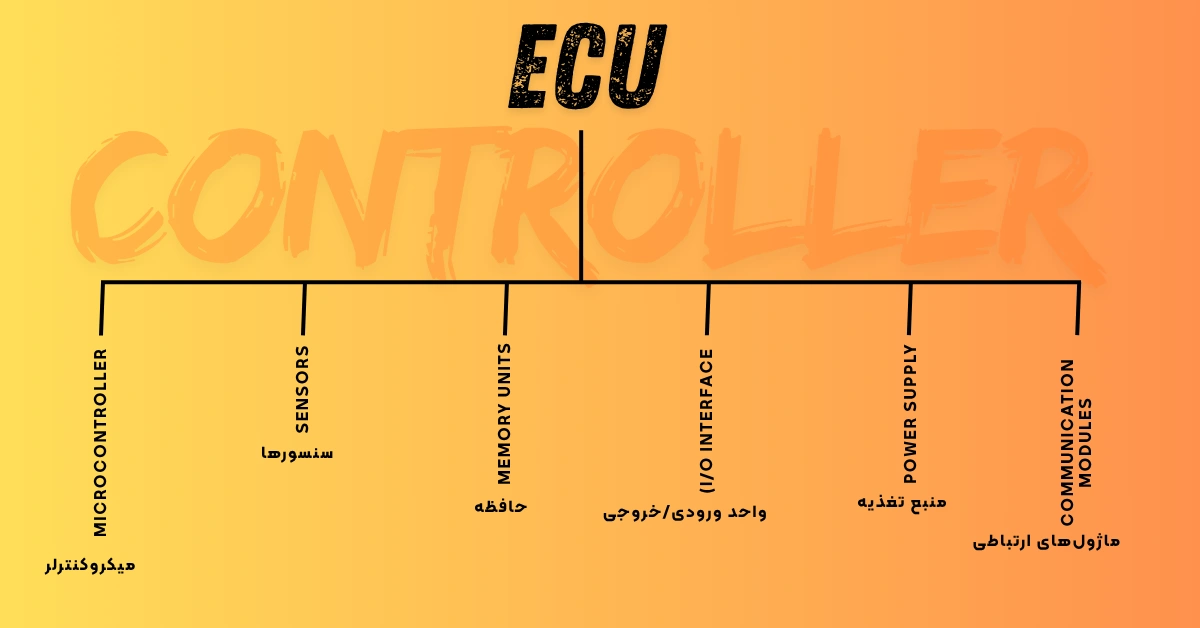

اجزای کلیدی ECU و ارتباط آن‌ها با خرابی
برای درک رایج ترین خطاهای ECU، ابتدا باید با اجزای اصلی آن آشنا شویم:
- میکروکنترلر (Microcontroller): این پردازنده مرکزی، داده‌های سنسورها را با سرعت بالا (۴۰ تا ۲۰۰ مگاهرتز) پردازش کرده و دستوراتی مانند زمان‌بندی جرقه و میزان تزریق سوخت را صادر می‌کند. خرابی میکروکنترلر می‌تواند منجر به خاموشی ناگهانی موتور یا عدم پاسخگویی به دستورات شود.
- سنسورها (Sensors): سنسورها “چشم‌ها و گوش‌های ECU” هستند و داده‌های کلیدی را جمع‌آوری می‌کنند. سنسورهایی مانند MAP (فشار هوای ورودی)، TPS (موقعیت پدال گاز)، CKP (موقعیت میل‌لنگ)، ECT (دمای مایع خنک‌کننده) و O₂ Sensor (اکسیژن اگزوز) اطلاعات حیاتی را به ایسیو ارسال می‌کنند. آسیب به سنسورها از رایج ترین خطاهای ECU است که می‌تواند منجر به کاهش قدرت موتور و افزایش مصرف سوخت شود.
- حافظه‌ها (Memory Units): ECU دارای حافظه‌های ROM (برای نرم‌افزار اصلی و نقشه‌های کالیبراسیون)، RAM (برای ذخیره موقت داده‌ها) و Flash Memory (برای به‌روزرسانی نرم‌افزار) است. خرابی حافظه (ROM/RAM) می‌تواند منجر به پاک شدن تنظیمات یا عدم ذخیره‌سازی داده‌ها شود.
- واحد ورودی/خروجی (I/O Interface): این بخش سیگنال‌های آنالوگ سنسورها را به دیجیتال تبدیل کرده و دستورات را به عملگرها ارسال می‌کند.
- منبع تغذیه (Power Supply): وظیفه تبدیل ولتاژ ۱۲ ولت باتری به سطوح مورد نیاز ECU (۳.۳ یا ۵ ولت) و محافظت در برابر نوسانات ولتاژ را بر عهده دارد. مشکلات منبع تغذیه می‌تواند از علائم خرابی ECU باشد که منجر به خاموشی موتور یا عدم استارت خودرو می‌شود.
- ماژول‌های ارتباطی (Communication Modules): این ماژول‌ها مانند CAN Bus و LIN Bus، ایسیو را قادر می‌سازند با سایر واحدهای کنترل (مانند TCU و BCM) و سیستم‌های ساده‌تر خودرو ارتباط برقرار کند.
پیشنهاد می‌کنیم مقاله: علائم نیم سوز شدن پمپ بنزین را مطالعه کنید.
انواع ECU بر اساس کاربرد
ECUها تنها به مدیریت موتور محدود نمی‌شوند و انواع مختلفی دارند که هر یک وظیفه خاصی را بر عهده دارند:
ECU موتور: رایج‌ترین نوع که عملکرد موتور را مدیریت می‌کند (مثال: Bosch ME17.1).
TCU (Transmission Control Unit): واحد کنترل گیربکس اتوماتیک (مثال: ZF 8HP).
BCM (Body Control Module): کنترل سیستم‌های بدنه مانند چراغ‌ها و قفل‌ها (مثال: Delphi BCM).
HECU (Hybrid ECU): مدیریت انرژی در خودروهای هیبریدی (مثال: Toyota HSD ECU).

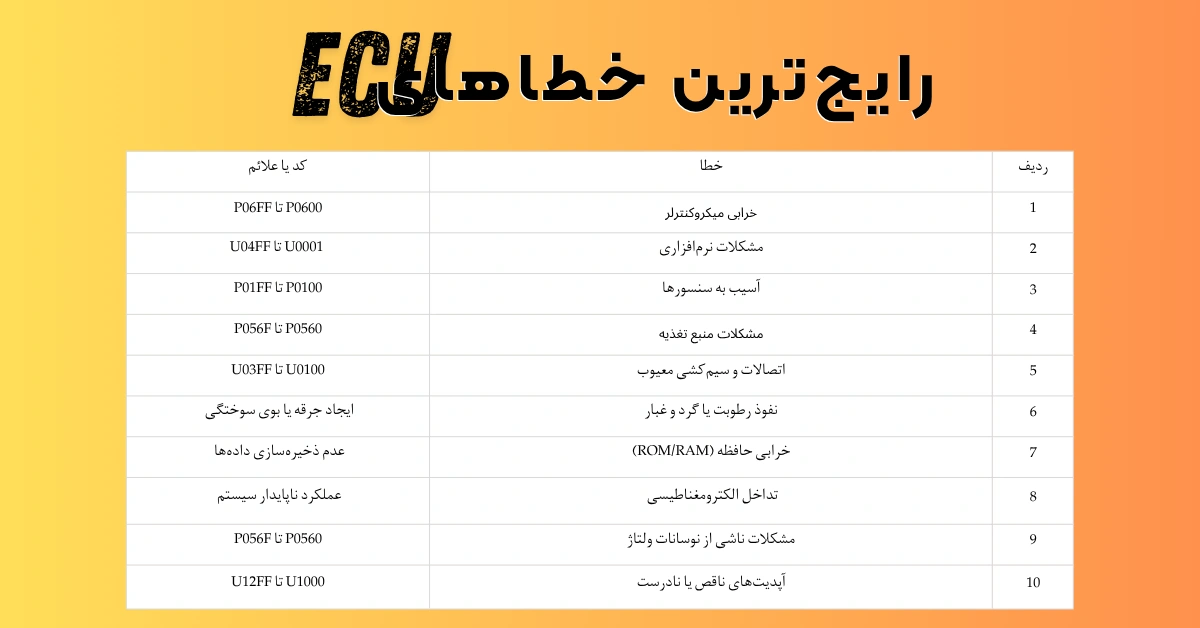

رایج ترین خطاهای ECU و راهکارهای تعمیر
در ادامه به بررسی رایج ترین خطاهای ECU و روش‌های مقابله با آن‌ها می‌پردازیم:
خرابی میکروکنترلر
علائم: خاموشی ناگهانی موتور، عدم پاسخگویی به دستورات (مانند تغییر دور موتور)، و نمایش کدهای خطای P0600 تا P06FF.
راهکارها: تعویض چیپست توسط تکنسین متخصص و بررسی مدارهای الکتریکی برای اطمینان از عدم وجود اتصال کوتاه.
مشکلات نرم‌افزاری
علائم: عملکرد ناپایدار موتور (مانند لرزش یا خاموشی)، عدم تطابق با نسخه به‌روزرسانی، و کدهای خطای U0001 تا U04FF. این مشکلات حدود ۹۰٪ از خرابی‌های ECU را شامل می‌شوند.
راهکارها: ریفلاش نرم‌افزار با دستگاه‌های دیاگ (OBDII) مانند Techstream یا VCDS، نصب نرم‌افزار اورجینال کارخانه و حذف باگ‌های نرم‌افزاری توسط مراکز معتبر.
آسیب به سنسورها
علائم: کاهش قدرت موتور، مصرف سوخت ناکارآمد، و روشن شدن چراغ Check Engine (کدهای P0100 تا P01FF).
راهکارها: بررسی سنسورها با دستگاه دیاگ (مانند O₂ Sensor یا MAF)، تعویض سنسور با قطعات اورجینال یا سازگار و پاک‌سازی سنسورهای آلوده.
مشکلات منبع تغذیه
علائم: خاموشی موتور در حین رانندگی، عدم استارت خودرو، و کدهای خطای مربوط به ولتاژ (P0560 تا P056F).
راهکارها: بررسی فیوزهای سوخته و تعویض آن‌ها، تست رگولاتور ولتاژ برای تثبیت سطح ۵ ولت و نصب محافظ ولتاژ برای جلوگیری از نوسانات ناگهانی.
اتصالات و سیم‌کشی معیوب
علائم: عملکرد ناهمگون ایسیو (مانند قطع و وصل شدن سیستم) و کدهای خطای ارتباطی (U0100 تا U03FF).
راهکارها: تمیز کردن اکسیداسیون کانکتورها و گریس‌زنی برای جلوگیری از رطوبت، و تست سیم‌ها با مولتی‌متر برای شناسایی قطعی یا اتصال کوتاه.
نفوذ رطوبت یا گرد و غبار
علائم: خرابی‌های مکرر ECU و ایجاد جرقه یا بوی سوختگی در مدارها.
راهکارها: تمیز کردن ECU با اسپری‌های الکترونیکی خشک‌کن و نصب ECU در مکان خشک و دور از آب و گرد و غبار. برخی چسب‌ها برای جلوگیری از نفوذ رطوبت به برد ایسیو استفاده می‌شوند، اما با گذشت زمان فرسوده شده و رطوبت می‌تواند وارد شده و باعث سولفاته شدن روی شود.
خرابی حافظه (ROM/RAM)
علائم: پاک شدن تنظیمات ECU و عدم ذخیره‌سازی داده‌ها (مانند خطاهای موقت).
راهکارها: بررسی حافظه با نرم‌افزار برای شناسایی سکتورهای خراب و در صورت لزوم تعویض حافظه.
تداخل الکترومغناطیسی (EMI)
علائم: عملکرد ناپایدار سیستم و خطاهای غیرقابل پیش‌بینی.
راهکارها: استفاده از محافظ EMI (نصب فیلترهای نویزبر روی سیم‌ها) و جلوگیری از نصب قطعات غیراستاندارد (مانند لامپ‌های LED بدون فیلتر).
مشکلات ناشی از نوسانات ولتاژ
علائم: سوختن قطعات داخلی ECU و کدهای خطای مربوط به ولتاژ (P0560 تا P056F). نوسانات برقی و وارد شدن شوک به ایسیو شایع‌ترین عامل خرابی آن است.
راهکارها: نصب استابلایزر ولتاژ برای تثبیت ولتاژ ورودی به ECU و بررسی باتری و دینام برای اطمینان از عملکرد صحیح آن‌ها. ولتاژ تولیدی دینام می‌تواند تا ۱۶ ولت نیز برسد که ایسیو تا ۱۶ ولت را تحمل می‌کند.
آپدیت‌های ناقص یا نادرست
علائم: عدم هماهنگی ECU با سایر سیستم‌های خودرو و کدهای خطای مربوط به نسخه نرم‌افزار (U1000 تا U12FF).
راهکارها: اجرای آپدیت توسط متخصص با استفاده از نرم‌افزارهای اورجینال و پشتیبان‌گیری قبل از آپدیت برای جلوگیری از از دست دادن داده‌های حیاتی.
عوامل اصلی خرابی ECU ماشین
علاوه بر مشکلات داخلی ایسیو، برخی اقدامات و شرایط محیطی نیز می‌توانند به خرابی ECU و بروز رایج ترین خطاهای ECU منجر شوند:
- جدا کردن کابل باتری حین روشن بودن خودرو: این کار باعث نوسانات شدید ولتاژ می‌شود که می‌تواند به تمامی کنترل یونیت‌های الکتریکی آسیب بزند، به خصوص ECU که حداکثر تحمل ولتاژ آن ۱۶ ولت است.
- امتحان جرقه از روی وایر شمع با اتصال آن به بدنه: این روش سنتی می‌تواند جریان غیرقابل کنترلی در سیم‌پیچ ثانویه کویل ایجاد کند و به کامپیوتر خودرو آسیب برساند.
- خیس شدن ECU: با وجود پوشش‌های محافظ داخلی، پین‌های خارجی سوکت ECU در برابر آب عایق نیستند و خیس شدن آن‌ها می‌تواند منجر به اتصال کوتاه و آسیب به ایسیو شود.
- دست زدن به پین‌های ECU: الکتریسیته ساکن بدن انسان می‌تواند تا هزاران ولت بالا برود و لمس پین‌های ECU ریسک آسیب جدی به آن را افزایش می‌دهد.
- باتری به باتری کردن اشتباه: اتصال اشتباه کابل‌ها در فرآیند جامپ‌استارت، ولتاژ بالایی (مثلاً ۲۰ ولت از سری کردن دو باتری ۱۰ ولتی) به سیستم وارد می‌کند که می‌تواند ECU را بسوزاند.
- استارتر نامناسب: سنسور Override در استارتر ولتاژ ایسیو را کنترل می‌کند. خرابی این سنسور یا جایگزینی استارتر با نمونه ناسازگار می‌تواند به ECU آسیب برساند.
- ولتاژ پایین: اگر ولتاژ به ۶ ولت یا کمتر کاهش یابد، می‌تواند منجر به مشکلات ECU شود، هرچند کامپیوتر خودرو می‌تواند با ولتاژ ۹ ولت نیز کار کند (ولتاژ مناسب ۱۲ ولت است).
- خوردگی: فرسودگی چسب‌های آب‌بندی دور ECU با گذشت زمان می‌تواند باعث نفوذ رطوبت و خوردگی داخلی شود.
